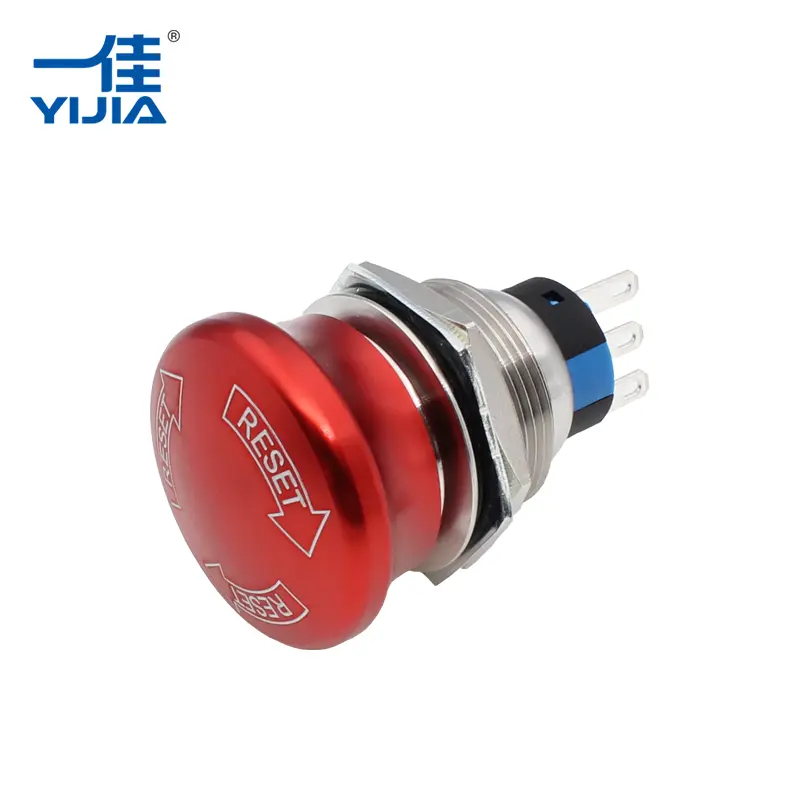

شركة YIJIA الصناعية الكهربائية المحدودةيشرح كيفزر التوقف في حالات الطوارئيستخدم آلية قفل الدفع والسحب لتوفير إيقاف تشغيل سريع للماكينة والتحكم الموثوق في السلامة.
في البيئات الصناعية، يجب أن تستجيب أجهزة التحكم في حالات الطوارئ فورًا عند حدوث مواقف غير متوقعة. تم تصميم هيكل القفل بالدفع والسحب المستخدم في أزرار التوقف في حالات الطوارئ لإنشاء عملية تشغيل بسيطة ولكن يمكن الاعتماد عليها، مما يسمح للمشغلين بإيقاف المعدات بسرعة ومنع المزيد من المخاطر.
من آلات التصنيع إلى أنظمة التشغيل الآلي، أصبحت هذه الآلية حلاً شائعًا للسلامة لأنها تجمع بين التنشيط السريع وإشارة الحالة الواضحة وعملية إعادة الضبط الخاضعة للتحكم.
زر التوقف في حالات الطوارئ هو أحد مكونات التحكم في السلامة، وهو مصمم لمقاطعة تشغيل الماكينة أثناء الظروف غير الطبيعية. يتم تثبيته بشكل شائع على لوحات التحكم ومعدات الإنتاج وخطوط التجميع والآلات الصناعية حيث قد يتطلب الأمر إيقاف التشغيل الفوري.
على عكس مفاتيح التحكم العادية، لا يتم استخدام جهاز التوقف في حالات الطوارئ لعمليات التشغيل والإيقاف اليومية. والغرض الرئيسي منه هو توفير استجابة سريعة عندما يحتاج المشغلون إلى إيقاف الحركة الخطرة أو منع تلف المعدات.
تشمل المواقف النموذجية التي تتطلب التوقف في حالات الطوارئ ما يلي:
- عطل غير متوقع في الجهاز
- مخاوف تتعلق بسلامة المشغل
- ظروف التشغيل غير الطبيعية
- إعداد الصيانة
- الأضرار المحتملة للمعدات
لا تعتمد فعالية نظام التوقف في حالات الطوارئ على الدائرة الكهربائية فحسب، بل تعتمد أيضًا على التصميم الميكانيكي للزر نفسه.
تعتمد آلية القفل بالدفع والسحب على حركة ميكانيكية بسيطة. عندما يضغط المشغل على زر الطوارئ، يتحرك رأس الزر إلى الداخل ويثبت في الوضع النشط.
يتضمن الهيكل الداخلي عادة ما يلي:
- رأس الزر
- آلية القفل
- هيكل الربيع
- كتلة الاتصال
- إعادة ضبط النظام
عند الضغط:
- يتحرك رأس الزر إلى الأسفل.
- آلية القفل تثبت الزر في مكانه.
- الاتصالات الداخلية تغير حالتها الكهربائية.
- تستقبل دائرة التحكم في الماكينة المتصلة إشارة توقف.
يظل الزر مغلقًا حتى يقوم المشغل بإجراء إعادة التعيين. وهذا يمنع الاستعادة العرضية لتشغيل الماكينة قبل التحقق من الموقف.
| عملية التشغيل | العمل الميكانيكي | نتيجة التحكم |
| اضغط على زر الطوارئ | يتحرك الزر إلى الداخل ويغلق | تم تفعيل إشارة توقف الماكينة |
| الحفاظ على موقف مغلق | الآلية الداخلية تحمل الحالة | يمنع إعادة التشغيل العرضي |
| اسحب الزر للخارج | يتم تحرير القفل يدويًا | يمكن للنظام العودة إلى السيطرة العادية |
مختلفأزرار التوقف في حالات الطوارئاستخدم طرق إعادة تعيين مختلفة وفقًا لمتطلبات التطبيق. يعد نوع الدفع والسحب أحد أكثر التصميمات شيوعًا بسبب تشغيله المباشر.
تعمل إعادة الضبط بالدفع والسحب عن طريق سحب رأس الزر يدويًا إلى الخارج بعد حل حالة الطوارئ. يتم تحرير الآلية الداخلية، مما يسمح لجهات الاتصال بالعودة إلى حالتها الأصلية.
تتضمن طرق إعادة الضبط الشائعة الأخرى ما يلي:
| طريقة إعادة الضبط | مبدأ التشغيل | خصائص التطبيق |
| إعادة ضبط الدفع والسحب | اسحب الزر للخارج لتحريره | عملية بسيطة وبديهية |
| إعادة تعيين تويست | قم بتدوير رأس الزر لفتحه | يساعد على منع الإطلاق العرضي |
| إعادة تعيين المفتاح | استخدم مفتاحًا للإفراج | مناسبة للمناطق ذات الوصول المقيد |
تعتمد طريقة إعادة الضبط المحددة على تصميم المعدات ومتطلبات السلامة وبيئة التشغيل.
يمكن أن يعود زر عدم القفل فورًا بعد الضغط عليه، مما قد يؤدي إلى حدوث ارتباك حول ما إذا كان أمر الطوارئ قد اكتمل أم لا. يحل هيكل القفل هذه المشكلة من خلال توفير إشارة مرئية ومادية.
يقدم المركز المقفل العديد من الفوائد:
- تحديد واضح لحالة الطوارئ
- منع إعادة تشغيل الجهاز غير المقصود
- سهولة الفحص قبل إعادة تشغيل المعدات
- تحسين وعي المشغل
بالنسبة للأنظمة الصناعية، تعمل وظيفة القفل الميكانيكي مع نقاط الاتصال الكهربائية لإنشاء استجابة أمان أكثر موثوقية.
غالبًا ما تعمل مكونات التحكم الصناعية في بيئات يشيع فيها الاهتزاز والغبار والاستخدام المتكرر. يؤثر الهيكل المادي لجهاز إيقاف الطوارئ بشكل مباشر على مدة خدمته.
يستخدم زر التوقف في حالات الطوارئ عالي الجودة عادةً مواد هيكلية متينة، بما في ذلك الخيارات المعدنية مثل الفولاذ المقاوم للصدأ، لتحسين القوة الميكانيكية ومقاومة الصدمات.
بالمقارنة مع الهياكل البلاستيكية القياسية، يمكن أن توفر التصاميم المعدنية ما يلي:
| ميزة التصميم | ميزة عملية |
| السكن المعدني | مقاومة أفضل للتأثيرات الميكانيكية |
| هيكل الزر المعزز | يدعم التشغيل المتكرر |
| نظام اتصال مستقر | يحافظ على اتصال كهربائي موثوق |
| مواد مقاومة للاهتراء | يطيل العمر التشغيلي |
تساعد هذه الميزات على الحفاظ على موثوقية مكونات التحكم في حالات الطوارئ في التطبيقات الصناعية الصعبة.
يجب أن تعمل الحركة الميكانيكية للزر مع هيكل الاتصال الكهربائي. عند تنشيط زر الطوارئ، تتغير حالة جهات الاتصال الداخلية وترسل إشارة إلى نظام التحكم.
تشمل ترتيبات الاتصال المشتركة ما يلي:
- اتصالات مغلقة عادة (NC) لدوائر السلامة
- كتل اتصال متعددة لإشارات التحكم المختلفة
- تصميمات معيارية للتركيب المرن
يساعد استخدام مواد الاتصال الموثوقة في تقليل الأعطال الكهربائية الناتجة عن التبديل المتكرر. إلى جانب آليات الزنبرك المحسنة، يدعم نظام الاتصال الأداء المتسق أثناء حالات الطوارئ.
تُستخدم أجهزة التوقف في حالات الطوارئ على نطاق واسع في الصناعات التي تتطلب فيها الآلات إمكانية إيقاف التشغيل الفوري.
غالبًا ما تتضمن آلات الإنتاج أزرار الطوارئ على لوحات التحكم أو إطارات الماكينة حتى يتمكن المشغلون من الاستجابة بسرعة للمشاكل غير المتوقعة.
تتطلب المعدات الروبوتية وخطوط الإنتاج الآلية وظائف إيقاف تشغيل سريعة لحماية المشغلين والمعدات.
تقوم خزائن التحكم بدمج وظائف التوقف في حالات الطوارئ لتوفير إدارة مركزية للسلامة.
تستخدم الآلات التي تتضمن أجزاء متحركة أو أنظمة قطع أو آليات ناقلة عادةً أدوات التحكم في حالات الطوارئ كجزء من تصميم السلامة الخاص بها.
يتطلب اختيار مكون إيقاف الطوارئ المناسب مراعاة المتطلبات الميكانيكية والكهربائية.
تشمل العوامل المهمة ما يلي:
| عامل الاختيار | سبب |
| طريقة إعادة الضبط | يحدد كيفية عودة النظام إلى التشغيل |
| تكوين الاتصال | يجب أن يتطابق مع تصميم دائرة التحكم |
| حجم التثبيت | يضمن التوافق مع لوحة التحكم |
| بيئة التشغيل | يؤثر على متطلبات المواد والحماية |
| المتانة الميكانيكية | يؤثر على الموثوقية على المدى الطويل |
يمكن لعنصر التحكم في حالات الطوارئ الذي تم اختياره بشكل صحيح أن يحسن سلامة الماكينة مع دعم إجراءات الصيانة والتشغيل الملائمة.
مع استمرار تطور الأتمتة الصناعية، تظل مكونات السلامة جزءًا أساسيًا من تصميم الماكينة. زر التوقف في حالات الطوارئ هو اتصال مباشر بين المشغلين وأنظمة حماية المعدات.
تركز YIJIA Industrial Electrical Co., Ltd. على منتجات التحكم الكهربائية الصناعية بما في ذلك مفاتيح الضغط على الزر، ومصابيح الإشارة، والمرحلات، والموصلات، والصافرات، ومكونات التحكم في الطوارئ. من خلال التحسين المستمر للمنتج وممارسات إدارة الجودة، تقوم YIJIA بتطوير حلول مصممة لتطبيقات التحكم الصناعية المختلفة.
تعمل آلية القفل بالدفع والسحب من خلال الجمع بين وظائف القفل الميكانيكي والتحويل الكهربائي، مما يخلق طريقة واضحة وموثوقة للاستجابة للطوارئ. مع البناء المتين وتصميم التشغيل العملي، فإنزر التوقف في حالات الطوارئتستمر في لعب دور مهم في تحسين السلامة وموثوقية التحكم عبر المعدات الصناعية الحديثة.
